Дизайнер: Дадли Дикс
URL: http://chava.ru/argie15.htm
| Длина наибольшая (см) | 470 |
|---|---|
| Ширина наибольшая (см) | 183 |
| Осадка максимальная (см) | 80 |
| Осадка корпусом (см) | 13 |
| Пассажиров (чел) | 4 |
| Вес (кг) | 60 |
| Общая площадь парусности (м2) | 9.80 |
| Мощность двигателя (л/с) | до 10 |
| Цена проекта | $55 + $15 доставка |
Материал корпуса: фанера (сшей и склей)
Теги: сшей и склей, швертбот
Содержимое страницы
- Ссылки на страницы с информацией о проекте Argie 15
- Схемы, планы, фотографии
- Чертежи для самостоятельной постройки лодки по проекту Argie 15
- Другие проекты со схожими характеристиками
Привлекательная и универсальная лодка проекта Argie 15 может доставить много удовольствия для всей семьи. Многоцелевая, она может использоваться под мотором, на веслах, и под парусами и просторна настолько, что может быть использована для длительных походов на ваших местных озерах и реках. Простая технология сборки с использованием технологии "скрепки+клей" позволяет сделать лодку с минимумом инструментов, без предшествующего судостроительного опыта и на минимальной площади.
Она может стать идеальным проектом для отца с сыном, или практичным зимним проектом, чтобы разогнать тоску по теплым временам.
Построенная, как школьный проект, она может быть потом использована для обучения молодежи в школьном яхтклубе. Встроенные блоки плавучести и простое парусное вооружение делают ее удобной для обучения, вне зависимости от вашего возраста.
Argie 15 проектировалась как многоцелевая лодка для семьи. Больше по размерам, чем обычные моторно-парусные швертботы, она может быть использована на веслах, с подвесным мотором до 10 л.с. и под парусами. В связи со своими большими размерами такая лодка может быть использована как палаточный крейсер - длина сьемных пайолов 1,95 м, достаточно натянуть брезент или пленку на гик для защиты от сырости - и мини-крейсер для рек и озер готов.
Выбранная технология и материал - (фанера) - позволяют создать легкую и прочную конструкцию неподготовленным любителем. Вес укомплектованного корпуса составляет приблизительно 60 кг (если используется фанера с удельным весом 0,6), что делает возможным перевозку такой лодки на крыше автомобиля с использованием удлиненных стоек, но трейлер будет намного удобней.
По сравнению с другими подобными проектами мачта довольно прочная и тяжелая. Это сделано для простоты постановки с минимумом соединений и упрощения парусного вооружения. Сложенная мачта может быть уложена в лодку для хранения.
Общая концепция проектирования - простота в строительстве и использовании. Для тех, кто захочет добавить в проект что-то свое, открываются широкие возможности. Это, например, упоры для ног, дополнительные пайолы, специальная палатка, и пр. В соответствии с чертежами она так велика, как только можно было получить из шести стандартных листов фанеры. Дополнительные сидения вдоль бортов потребуют еще одного листа и немного уменьшат площадь для сна, однако позволят более комфортно ходить под парусом.
Эта лодка отличается хорошей мореходностью для своих размеров. Такие лодки с увеличенной толщиной бортов были построены для коммерческого лова рыбы и как рабочие суденышки для ловли омаров.
Если Argie 15 велика для вас, посмотрите Dixi Dinghy and Argie 10 - швертботы подобной концепции.
Чертежи проекта подробные, включают раскрой стандартных листов фанеры (1,22х2,44м) и руководство по постройке на русском языке.
Ссылки на страницы с информацией о проекте Argie 15
|
Оригинальный проект Страница на английском языке с описанием проекта "Argie 15" на сайте конструктора |
|

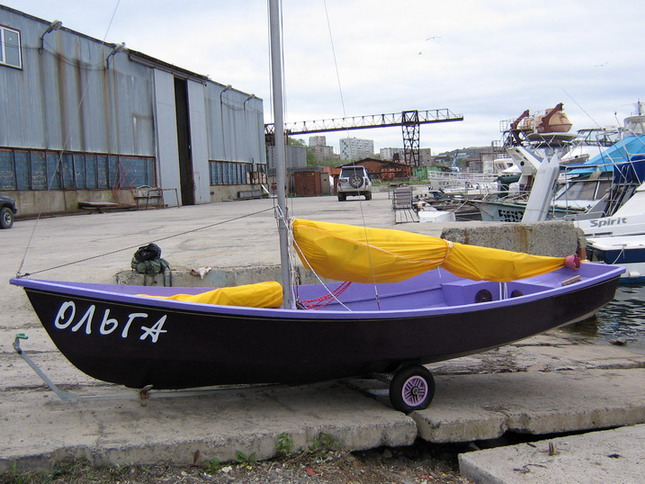

Постройка Argie 15 во Владивостоке Швертбот построил Алексей Александрович Анофриев |
|
Постройка Argie 15 в Санкт-Петербурге Очень тщательно построенный Argie 15 |
|
Amateur Projects - Wooden Dinghies Фотографии и ссылки на построеные лодки на сайте Дадли Дикса (англ. язык) |
|

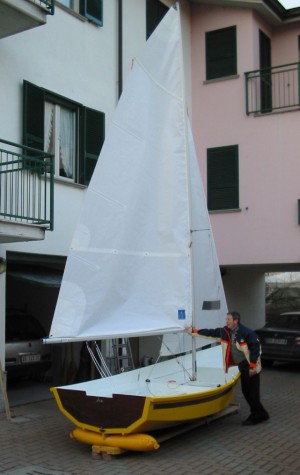

Швертбот, построенный в Италии Очень подробный (18 страниц) фотоотчет о строительстве Argie 15 (итал. язык) |
|
Argie 15 на youtube.com Видео со спуском Argie 15 на воду, вооружением, хождением под парусом, веслами и мотором. |
|
Арго-15 Швертботы по проекту "Argie 15", которые строятся и продаются в Киеве фирмой "Чайка Яхтинг" |
Схемы, планы, фотографии
Чертежи для самостоятельной постройки лодки по проекту Argie 15
Лист цен яхтенных проектов Дадли Дикса
Страница с ценами представителя в России
