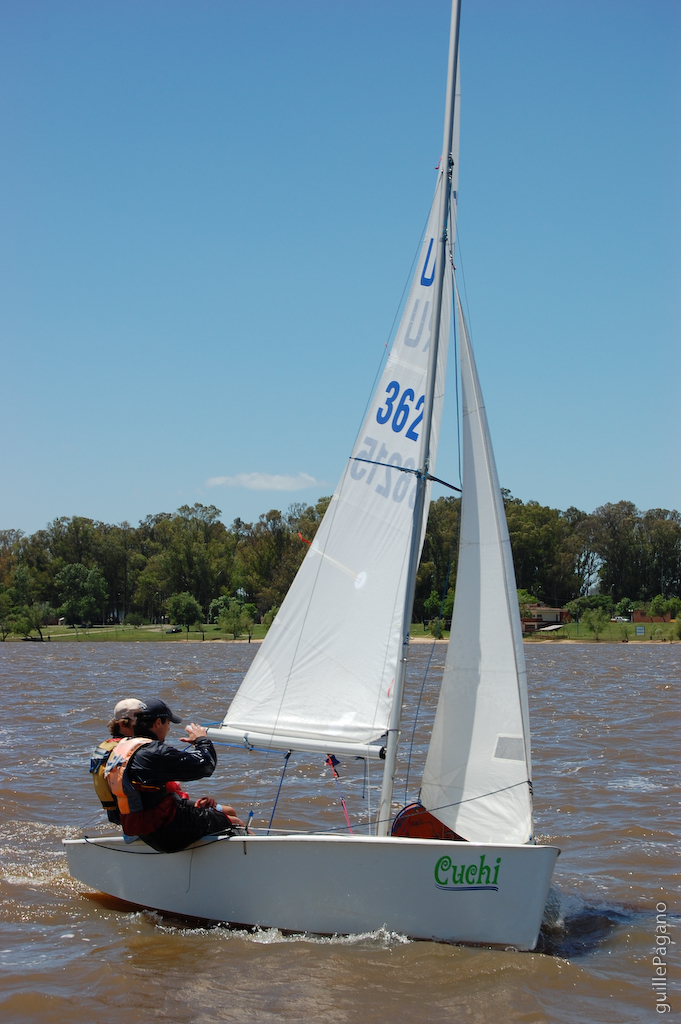

Ворьен. Швертбот-двойка для активного отдыха

Длина наибольшая (см)	408
Длина по КВЛ (см)	402
Ширина наибольшая (см)	147
Высота борта (см)	47
Осадка максимальная (см)	96
Осадка корпусом (см)	12
Пассажиров (чел)	2
Вес (кг)	95
Общая площадь парусности (м2)	8.10
Площадь грота (м2)	5.60
Площадь стакселя (м2)	2.50
Площадь спинакера (м2)	6.00

Материал корпуса: фанера (по набору)

Теги: швертбот

Содержимое страницы

Ссылки на страницы с информацией о проекте Ворьен
Схемы, планы, фотографии
Чертежи для самостоятельной постройки лодки по проекту Ворьен
Другие проекты со схожими характеристиками

Опубликовано в КиЯ №38 (4) 1972

Проект швертбота «Ворьен» («Повеса») был разработан в 1952 г. известным конструктором Жан-Жаком Эрбюло по просьбе навигационного центра в Гленане, которому требовался небольшой парусник для учебных целей. Заказ был на удобное и дешевое судно, несложное в эксплуатации и главное — способное выходить в море. И «Ворьен» в полной мере отвечает этим требованиям. Неслучайно, что уже через шесть-семь лет более 4500 яхт нового типа плавали во французских, бельгийских и швейцарских водах.

Рассчитывая на массовую постройку швертбота в заводских условиях, Эрбюло разработал очень технологичную конструкцию мореходного и остойчивого корпуса с обшивкой из 6-миллиметровой фанеры. Применены упрощенные обводы с плоским дном и скулой. Только в кормовой части днище имеет выпуклость и скула поднимается над ватерлинией; это сделано для того, чтобы при относительно острых носовых образованиях получить хороший баланс при ходе с креном (без дифферента на нос) и нормальное обтекание корпуса на полных курсах.

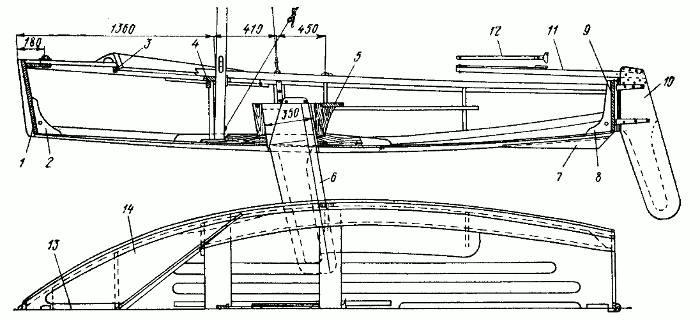

Непривычно выглядит набор корпуса — обычных шпангоутов нет. Все листы обшивки раскраиваются по шаблонам и собираются в специальном стапель-кондукторе. Соединения по скуле и бортов с палубой выполняются на продольных рейках с помощью водостойкого клея. Металлический крепеж применяется в минимальном количестве, при сборке и запрессовке используются в основном струбцины.

Подобный способ сборки в стапель-кондукторе не удобен при индивидуальной постройке швертбота любителем, но дает эффект при изготовлении даже небольшой партии лодок (например, в условиях мастерской яхт-клуба). Учитывая это, одна из семи французских фирм, специализировавшихся на постройке «Ворьенов», снабжает такие мастерские комплектами заготовок.

По правилам класса «Ворьен» является монотипом, т. е. все участвующие в гонках яхточки должны иметь строго идентичные корпуса, парусное вооружение и оборудование. При постройке корпусов в стапель-кодукторах (или, как иногда говорят, матрицах) добиться такой монотипности гораздо проще. Каждая новая матрица на верфи и каждый первый швертбот проверяются мерителем и представителем ассоциации класса и лишь после их одобрения дается разрешение на постройку серии.

Поперечными связями корпуса служат две банки, которые надежно раскрепляют швертовый колодец с бортами и палубой судна. Днище подкреплено продольными планками, наклеенными изнутри на обшивку, они выполняют одновременно и роль пайолов, защищая обшивку от истирания.

Для удобства управления лодкой в слабый ветер вдоль бортов тоже поставлены небольшие сиденья. В свежий же ветер экипаж (обычно два человека) перебирается для откренивания на палубу, чтобы при этом держаться ногами, к поперечным банкам и днищу закрепляются продольные ремни.

«Ворьен» — судно, которое в полной мере проявляет свои ходовые качества в море. Швертбот принимает очень мало брызг на палубу, при устойчивом ветре быстро набирает скорость, хорошо справляется с большой волной (если экипаж размещен правильно). В реке «Ворьен» менее удобен, так как при слабом ветре управляется хуже, а при порывистом — имеет тенденцию к крену и продвигается весьма медленно. Естественно, сказываются малая для речных условий площадь парусов, высокий борт. Тем не менее, к поведению швертбота быстро привыкают и на реке.

Это очень хорошая яхта для начинающих, но нередко она используется и рулевыми более высокого класса в качестве «семейной» яхты. Тем более, что стоил «Ворьен» в начале 70-х годов прошлого столетия всего 2000—2500 франков (пластмассовый около 3300) — в четыре раза дешевле «Летучего Голландца».

Открытый корпус очень вместителен, в хорошую - погоду можно, кроме экипажа, принять еще одного или двух человек. Когда на борту швертбота трое яхтсменов, можно выходить в море даже при сильном ветре. Без пассажиров «Ворьен» превращается в очень спортивную яхту. Заметим, наконец, что управление им только в редких случаях требует большой физической силы, поэтому на «Ворьене» охотно плавают девушки и подростки. «Ворьен» снабжается надувными емкостями — одной, закрепленной в носовой части, и двумя под бортовыми банками в кокпите. Эти поплавки обеспечивают непотопляемость в случае заливания волной или опрокидывания. Поставить перевернувшийся швертбот на ровный киль и особенно — откачать воду не так-то просто, но для «Ворьена» это не имеет первостепенного значения: он остойчивее и безопаснее других швертботов, специально предназначенных для соревнований.
