Дизайнер: Д. Антонов
| Длина наибольшая (см) | 440 |
|---|---|
| Ширина наибольшая (см) | 165 |
| Высота борта (см) | 80 |
| Пассажиров (чел) | 4 |
| Спальных мест | 2 |
| Высота в каюте (см) | 104 |
| Вес (кг) | 180 |
| Мощность двигателя (л/с) | 8-24 |
Материал корпуса: фанера (сшей и склей)
Теги: каютная моторная лодка, сшей и склей
Содержимое страницы
- Ссылки на страницы с информацией о проекте Сом
- Схемы, планы, фотографии
- Чертежи для самостоятельной постройки лодки по проекту Сом
- Другие проекты со схожими характеристиками
Опубликовано в КиЯ №83 (1) 1980

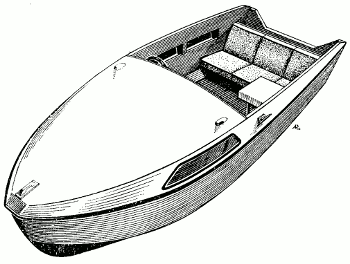

«Сом» — небольшая каютная мотолодка с умеренно-килеватыми обводами днища, которую можно использовать для выходов на рыбалку или для туризма выходного дня. «Граненые» обводы корпуса, составленные из длинных листов наружной обшивки и комингсов рубки, позволяют применить упомянутый выше метод сшивки и обеспечить при этом достаточную жесткость практически безнаборного корпуса. Форму корпуса и прочность придают переборка каюты, всего одна шпангоутная рамка, транец, конструкции кормового дивана и подмоторной ниши. Листы днища уже по окончании сборки обшивки подкрепляются четырьмя рейками стрингеров и промежуточными флорами—опорами для настила. Это необходимо для того, чтобы при плавании на волнении фанерное днище не начало работать как тонкая мембрана: при постоянных многократных изгибах пластин обшивки стеклопластиковые соединения по пазам—по килю и скуле—могут, если не разрушиться, то потерять герметичность.
Ссылки на страницы с информацией о проекте Сом
|
"Сом" в кают-компании "Катеров и яхт" Темы в КК "КиЯ", в которых упоминается мотолодка "Сом" |
|
"Сом" на motolodka.ru Темы на форуме, в которых упоминается мотолодка "Сом" |
|
Постройка лодки "Сом" Масса фотографий и видео о постройке мотолодки сом пользователем kaa39518 из кают-компании "Катеров и яхт" |
|
Строю мотолодку Тема на форуме о постройке мотолодки "Сом", уменьшенной на 30% |

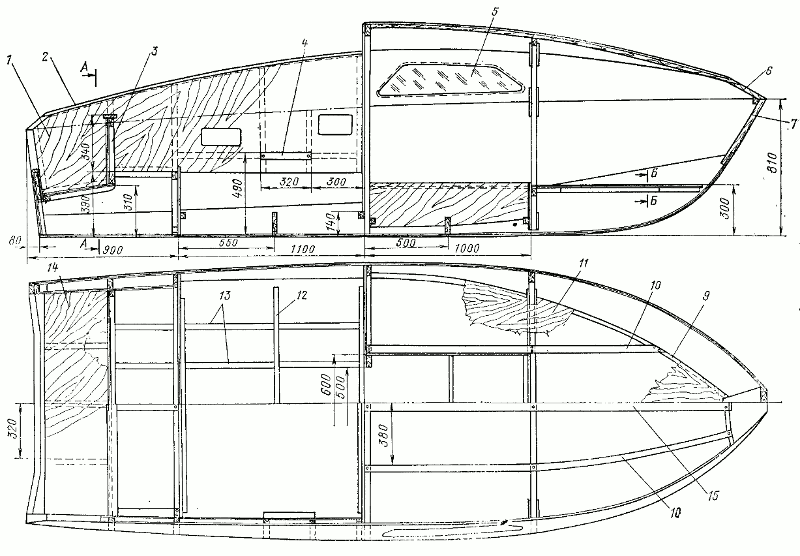

Схемы, планы, фотографии
Чертежи для самостоятельной постройки лодки по проекту Сом
КиЯ №83 (1) 1980 (формат DjVu)
Журнал "Катера и яхты", в котором опубликованы чертежи мотолодки "Сом" (стр. 89)
Проект мотолодки "Сом"
Чертежи из журнала "Катера и яхты" на сайте motolodka.ru
