Дизайнер: Дмитрий Антонович Курбатов
| Длина наибольшая (см) | 260 |
|---|---|
| Ширина наибольшая (см) | 130 |
| Высота борта (см) | 38 |
| Пассажиров (чел) | 3 |
| Вес (кг) | 35 |
| Общая площадь парусности (м2) | 4.30 |
| Мощность двигателя (л/с) | 2 |
Материал корпуса: фанера (по набору)
Теги: картоп, носовой транец
Содержимое страницы
- Схемы, планы, фотографии
- Чертежи для самостоятельной постройки лодки по проекту Картоп
- Другие проекты со схожими характеристиками
Опубликовано в КиЯ №108 (2) 1984
Предлагаемый вниманию судостроителей-любителей проект тузика — это, по сути дела, модификация популярного в свое время проекта «Золотая рыбка» (см. «КЯ» №1 за 1963 г.). У тузика практически такая же длина, как у «Золотой рыбки», но он на 0.27 м шире и имеет более высокий надводный борт; строить его проще. Плоское в средней части днище и значительный развал бортов наружу позволяют безопасно использовать эту лодочку с увеличенной нагрузкой — в ней могут разместиться двое взрослых и подросток. При желании тузик можно оборудовать парусом и швертом. Лодка предназначена для тех, кто заканчивает неделю небольшим путешествием на автомобиле с отдыхом у воды и рыбалкой. При хорошем подборе материалов и тщательном изготовлении масса тузика не превысит 35 кг; это приемлимая нагрузка для верхнего багажника «Жигулей» или «Москвича».
Неопытному любителю может показаться неуклюжим тупой нос лодки. Однако такие обводы имеют ряд достоинств, гарантирующих безопасность использования тузика. Например, благодаря увеличенному запасу плавучести в носу лодка обладает повышенной грузоподъемностью и хорошо всходит на встречную волну. Увеличенная ширина носовой части вместе с развалом бортов наружу придает лодке хорошую остойчивость. Наконец, корпус с носовым транцем проще обшить фанерой, легче изогнуть рейки скуловых стрингеров и привальных брусьев. Чтобы притупленные обводы носа не ухудшали ходкость и поворотливость тузика, килевая линия в носу имеет подъем вверх, а днище — небольшую килеватость.

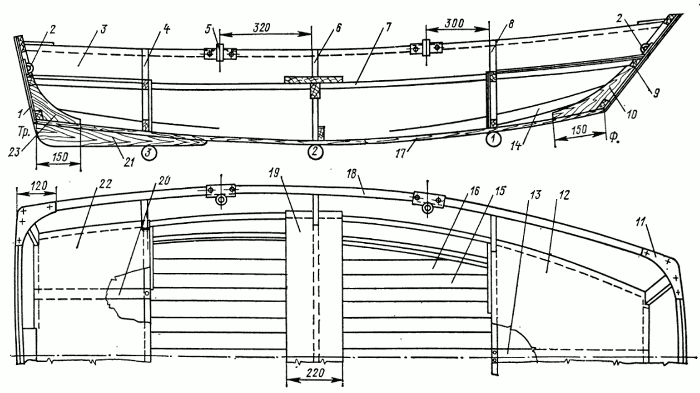

Схемы, планы, фотографии
Чертежи для самостоятельной постройки лодки по проекту Картоп
КиЯ №108 (2) 1984 (формат DjVu)
Журнал "Катера и яхты", в котором опубликованы чертежи гребного тузика-картопа (стр. 72)
